制砂机

应用领域:广泛用于建材、化工、公路、矿业、高速公路、高速铁路、高层建筑等。

  • ≤60mm进料范围
  • 12-650t/h生产能力
免费领取方案

0371-6777 00667*24小时服务热线

制砂机性能升级,智能操作,不同价位型号皆可选
产品介绍 产品实拍 技术参数 相关产品

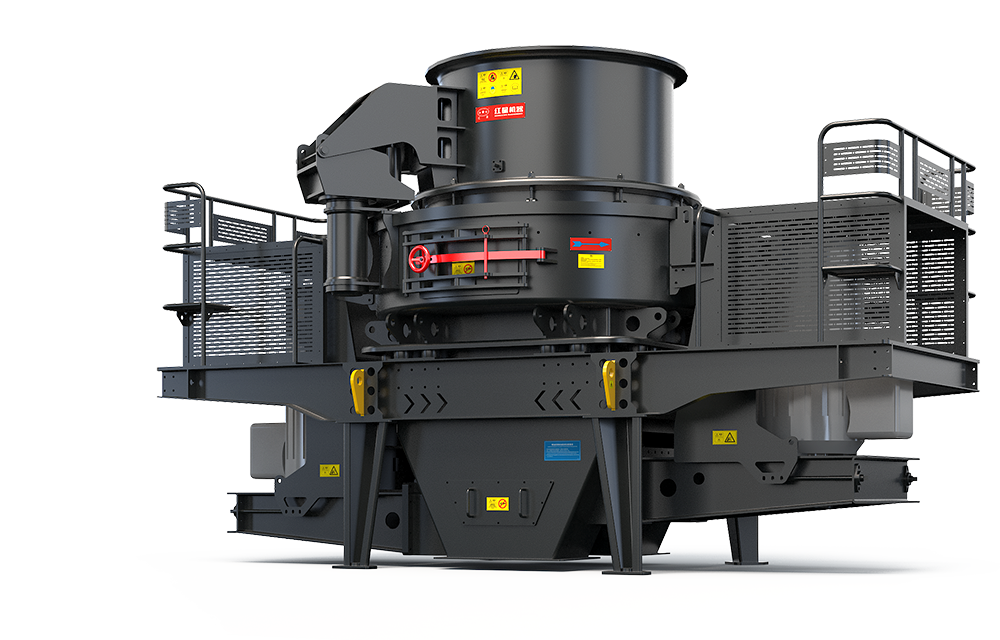

HVI冲击式制砂机介绍

HVI系列冲击式制砂机是我公司引进德国制砂机破碎技术,并结合厂家多年研发经验,全力打造的一款先进HVI冲击式制砂、整形机。该机是同时拥有多项自发研发特点的新一代产品,同时也是目前机制砂行业的核心制砂设备,常用于多种天然石料的破碎、制沙作业,广泛用在矿山砂石骨料生产、建筑材料以及各种冶金矿渣的破碎与整形等领域,是砂石料厂石料生产线的主要设备。

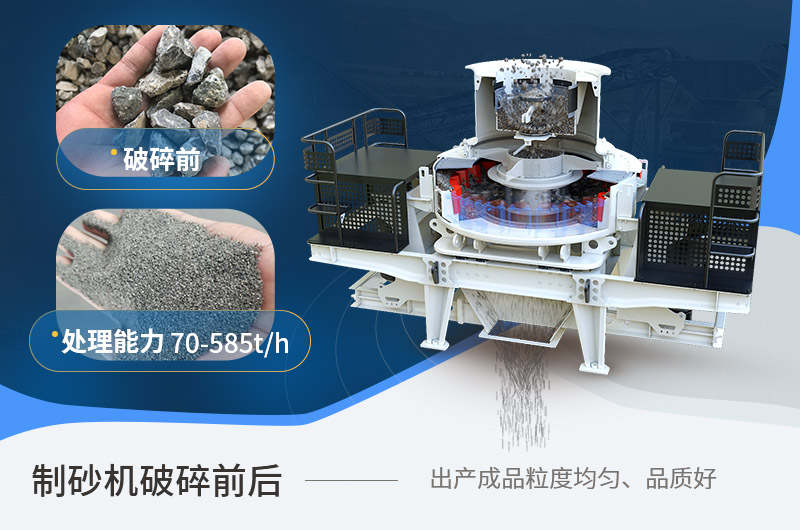

物料对比图

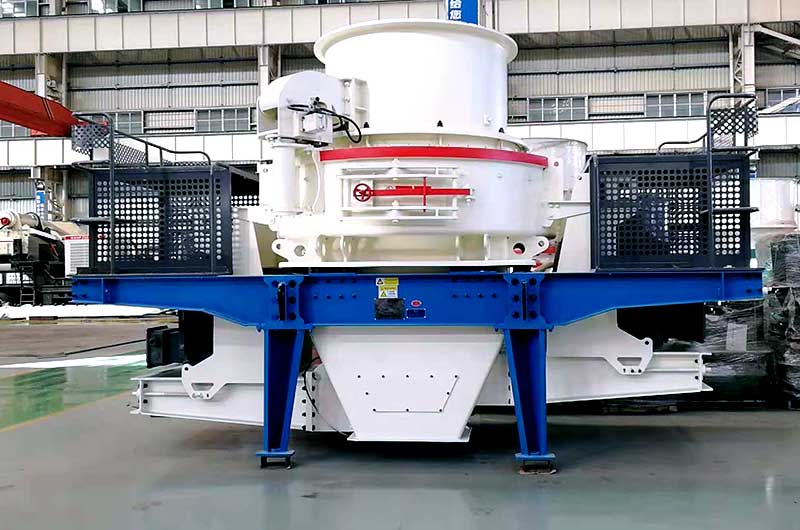

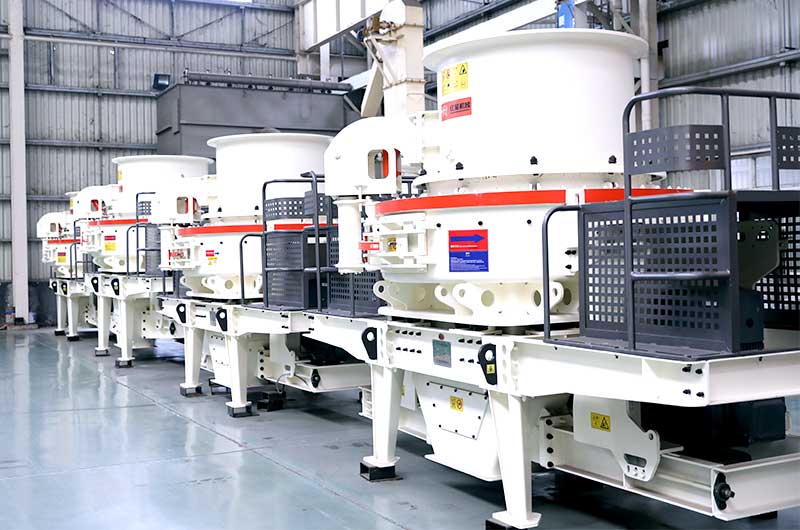

HVI冲击式制砂机实拍

HVI冲击式制砂机实拍图

HVI冲击式制砂机实拍图

HVI冲击式制砂机实拍图

HVI冲击式制砂机性能优势

  • 高产:深腔叶轮设计,石子(头)有效通过量提高30%以上。

  • 耐久用:周护板上下可掉头,大大延长设备使用周期;其他各部件选用耐磨钢材制造,整机更耐用。

  • 成本低:全新设计的组合式抛料口,可分部位替换磨损严重部分,其他正常部分继续使用,有效降低使用成本30%-50%;

  • 性能环保:密封结构设计,搭配多效除尘设备,能有效减少作业时产生的粉尘和噪声污染,保障绿色作业需求;

  • 进料灵活:中心、周边两种进料模式,灵活调节,能实现快速切换。

  • 多种润滑方式可选:轴承室稀油型和油脂型模块化设计,能够实现整体互换。

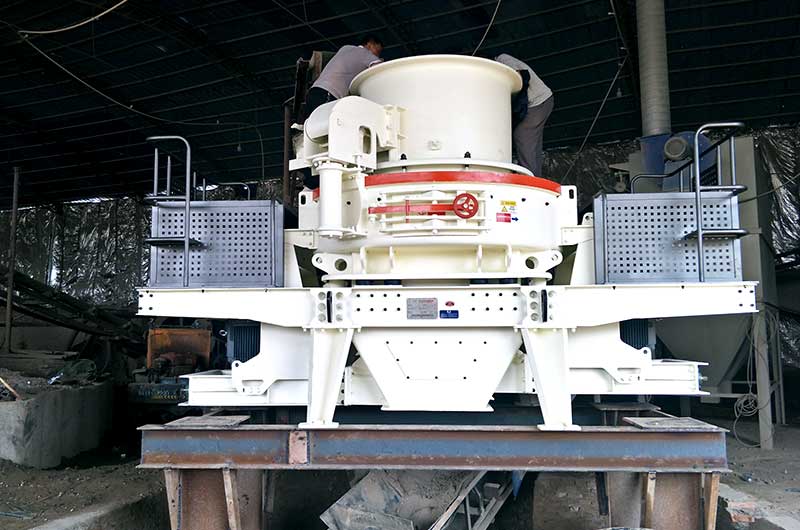

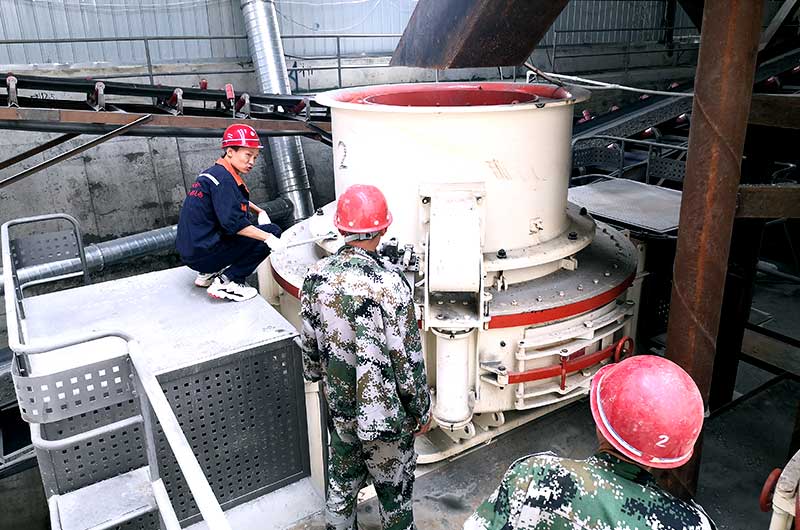

HVI冲击式制砂机现场图

HVI冲击式制砂机现场图

HVI冲击式制砂机现场图

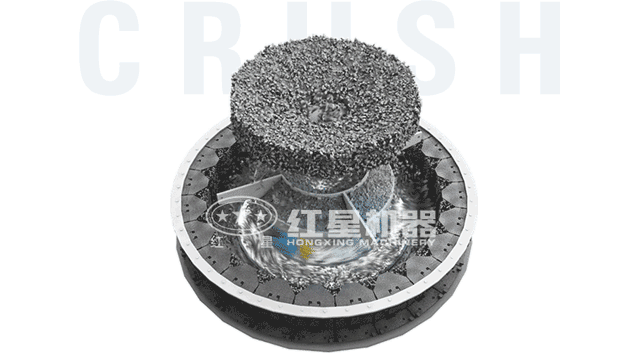

HVI冲击式制砂机工作原理

同时配备“石打石”“石打铁”两种不同破碎方式,可确保HVI冲击式制砂、整形机的破碎功能更全面,前者更利于石料整形,后者则更适合于石料的破碎加工。

“石打石”工作原理:电动机带动轴承筒传动部分主轴作高速旋转,同时转子随主轴做高速运动,叶轮内部的石料加速后喷射至破碎腔,并与破碎腔内形成的料衬物料相互撞击、磋磨,达到不错的石料整形、破碎目的。

“石打铁”工作原理:石料自转子喷射出来后与破碎腔内安装的反击块撞击,石料加工获得的能量可转化为与反击板碰撞破碎所需能量,从而达到效能高破碎目的,随后得到破碎的石料可从机体下部排出。

制砂机产品参数

  • 直通冲击式破碎机
  • VSI制砂机
  • HVI制砂机
  • 轮胎制砂机振动筛移动破碎站
  • 履带Wotetrack双动力移动制砂机站
型号规格 最大入料
(mm)
处理量
(t/h)
HX-06 35 12-30
HX-07 45 25-55
HX-09 50 55-100
HX-10 60 100-160
型号 处理量(t/h)
瀑落与中心进料 全中心进料
VSI 7611 80-180 40-90
VSI 8518 140-260 70-130
VSI 9526 200-380 100-190
VSI 1140 300-520 160-260
VSI 1145 350-610 180-355
VSI 1150 360-650 190-365

注:产量根据不同物料,进料粒度等因素其结果将有所不同

型  号 制砂 整形 电机功率(kw)
通过量
(t/h)
HVI 0815 50-140  90-230  2×75
HVI 0818 60-190 110-283 2×90
HVI 0922 70-210 150-330 2×110
HVI 0926 85-240 170-380 2×132
HVI 1032 130-278 180-400 2×160
HVI 1040 180-284 250-440 2×200
HVI 1263 320-498 370-585 2×315
型号 HX3S1848V08 HX3S1860V09 HX3S2160V103
运输长度(mm) 13500 15600 15600
运输宽度(mm) 2830 2830 3100
运输高度(mm) 4350 4350 4480
最大长度(mm) 14650 16300 16300
最大宽度(mm) 3900 3900 3900
最大高度(mm) 5980 6400 6550
重量(t) 31 36 49
轮胎配置 并装双轴 并装双轴 并装三轴
制砂机 HVI0815 HVI0922 HVI1032
出料皮带机 B800×2.2M B800×2.5M B1000×2.5M
筛下皮带机 B800×7M B800×8M B1000×8M
振动筛型号 3YZS1848 3YZS1860 3YZS2160
型号 WT0818-DP WT0926-DP
运输外形尺寸 长度 14000mm 14000mm
宽度 3200mm 3200mm
高度 3600mm 3600mm
重量 30t 35t
给料机 料斗容积 3m³ 3m³
装载高度 2600mm 2600mm
输送机型号尺寸 B1000×6000mm B1000×6000mm
破碎机 型号 HVI0818 HVI0926
进料粒度 35mm 40mm
双电机功率 2×90kw 2×132kw
主皮带机 尺寸(宽×长) 1000×10000mm 1000×10000mm
卸料高度 3200mm 3200mm
柴油发动机 功率 250kw 380kw
制造商 道依茨+斯坦福 道依茨+斯坦福
整机 功率 202.5kw 286.5kw
控制方式 有线/无线(选配) 有线/无线(选配)
