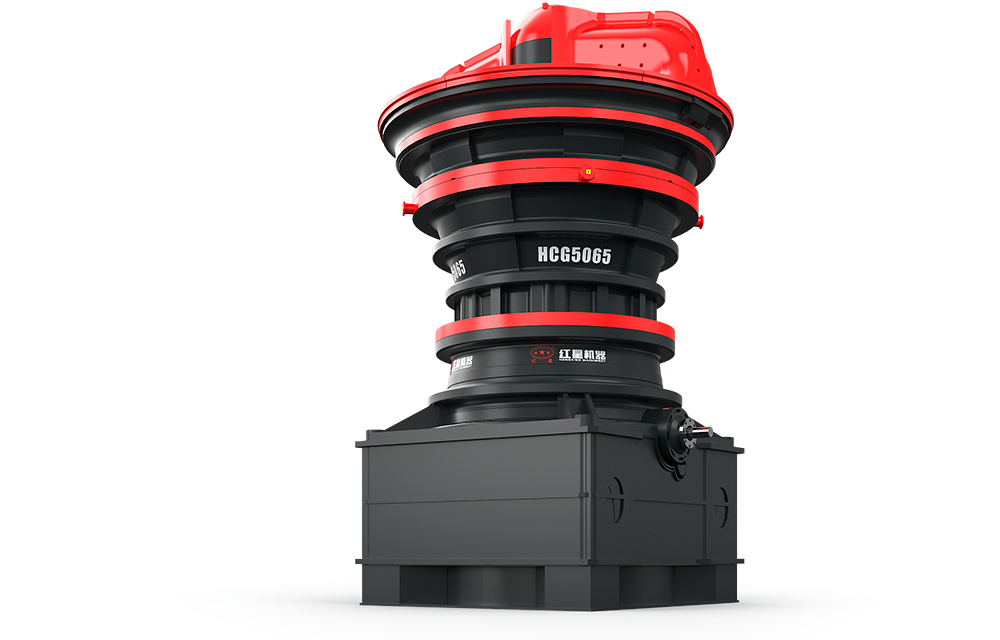

HCG系列旋回式破碎机

适用物料:铁矿石、河卵石、鹅卵石、花岗岩、青石、钾长石、砂岩、页岩、建筑石料等。

  • 900-1300mm进料粒度
  • 2018-8898t/h处理能力
免费领取方案

0371- 6777 00667*24小时服务热线

HCG系列旋回式破碎机
产品介绍 产品实拍 技术参数 相关产品

产品简介

HCG系列旋回破碎机是红星机器在四十多年的破碎产品研发设计和数千条生产线的工程服务经验基础上,结合行业发展需求和世界先进的破碎机技术,针对目前全球市场上对大型设备的需求自主开发的新型高能旋回破碎机。HCG系列旋回破碎机集机械、液压、电气、自动化和智能控制等技术于一体,对标国际先进的旋回破碎机,是一款大产能、效率高及智能化的新型粗碎设备,与传统旋回破碎机相比,破碎效率高、使用成本低、维护调整方便,可以给用户提供更高能智能的超大产能粗碎解决方案。

优势性能

  • 主轴位置控制系统:标配位移传感器,可直观显示主轴的位置,液压缸自动补压调节排料口来补偿衬板磨损,保障粒度稳定,提高生产率。

  • 破碎成本低:大倾角的破碎腔和较长的破碎面,使破碎机具有超高的破碎能力,超大型破碎腔易于石料之间挤压破碎,提高了破碎效率,衬板的寿命达到最长。

  • 重型化主轴设计:整体式锻造主轴,避免了动锥松动的危险,从而减少了停机时间。上部轴颈加大,采用大半径圆弧并抛光,强度高,能够适应恶劣的破碎条件。

  • 破碎腔均匀磨损:整个破碎腔的磨损分布更加均匀,减少衬板更换次数,降低生产成本。

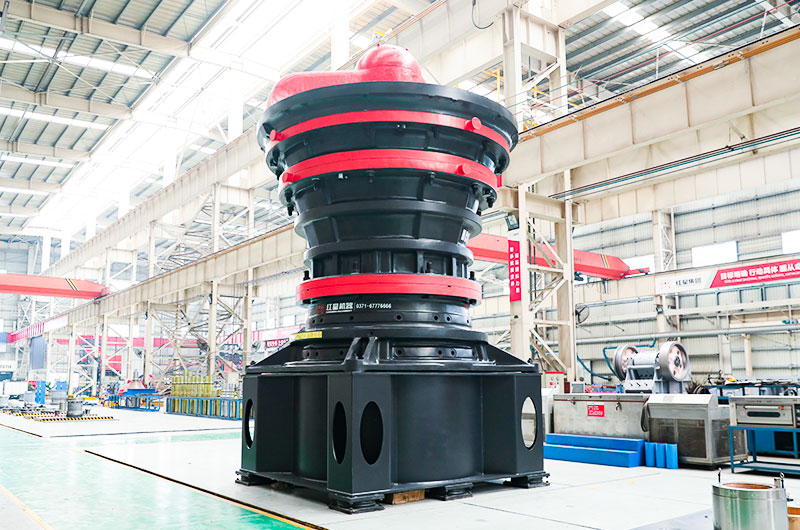

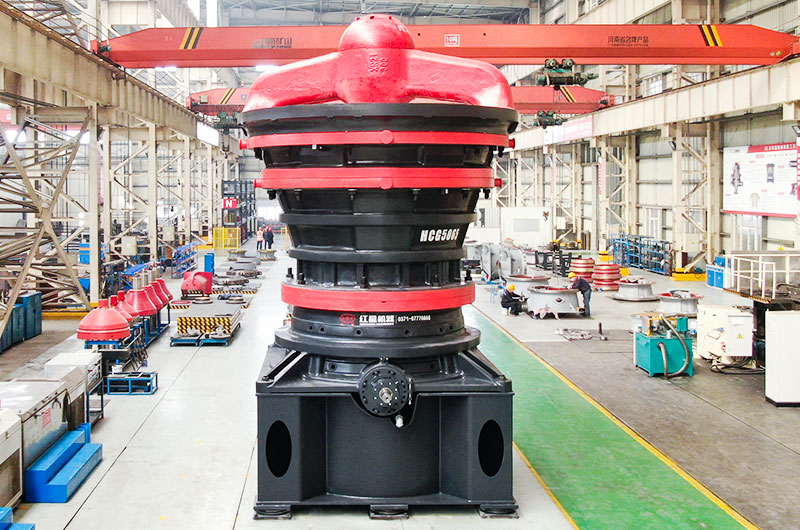

产品实拍

01

02

03

工作原理

旋回式破碎机主要由横梁部、上中下机架部、动锥部、偏心套部、传动部和液压缸部等组成。在设备工作时,由电动机带动水平轴旋转,水平轴通过齿轮带动偏心套旋转,再由偏心套带动动锥部做圆周摆动,从而实现连续的挤压破碎石块。可通过调节动锥底部的液压缸改变排矿口的大小,方便调整产品粒度;同时液压缸也提供过铁保护功能,当有不能破碎的物体进入破碎腔时,液压缸能自动使动锥下落释放物体,保护破碎腔。

HCG系列旋回式破碎机产品参数

型号 进料口尺寸
(mm)
最大进料粒度
(mm)
出料口调整范围
(mm)
处理能力
(t/h)
电机功率
(kw)
外形尺寸
长×宽×高(mm)
HCG4265 1065 900 140-175 2018-2878 400 3940×4170×6900
HCG5065 1270 1050 150-175 2403-2943 400 4460×4430×7610
HCG5475 1370 1150 150-200 2893-3493 450 4930×4925×8410
HCG6275 1575 1350 150-200 2898-4338 450 5580×5250×9090
HCG6089 1525 1300 165-230 4203-5813 630 5590×5445×10470
HCG60110 1525 1300 175-250 5543-8898 1250 6200×5940×11390

注:产量根据不同物料,进料粒度等因素其结果将有所不同
