HLM立式矿磨

适用物料:适用于重晶石、方解石、钾长石、滑石、大理石、石灰石、白云石、莹石等。

  • ≤20mm进料粒度
  • 6-420t/h处理能力
免费领取方案

0371-6777 00667*24小时服务热线

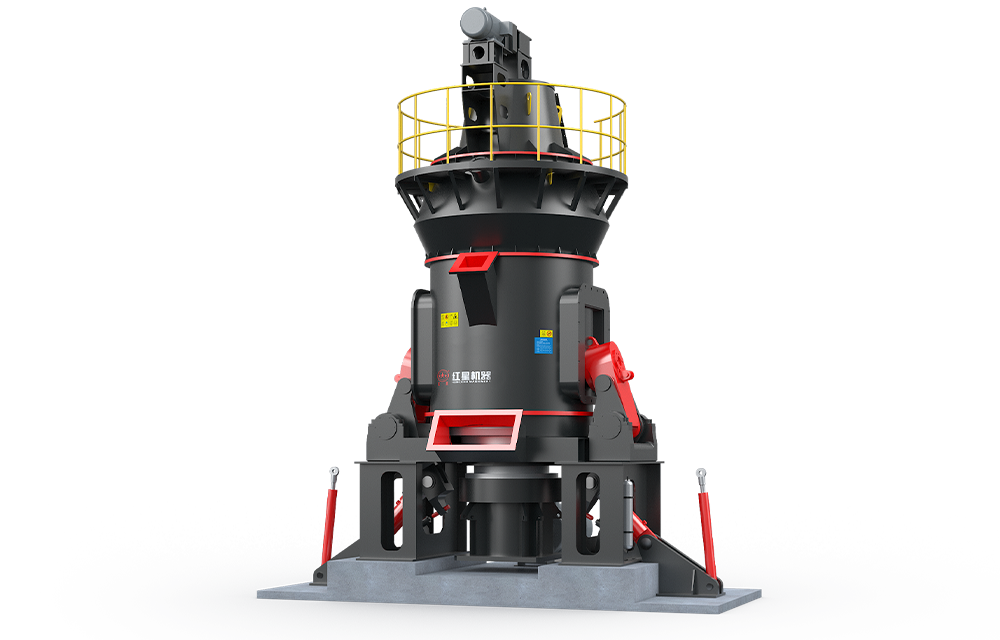

HLM系列立式磨粉机
产品介绍 产品实拍 技术参数 相关产品

产品简介

HLM系列立式磨粉机是红星集团采用先进的料床粉磨和部分外循技术,结合红星集团四十余年磨机生产制造经验,潜心研究开发的大型先进高产节能粉磨产品,集粉磨、分级、烘干、输送于一体,拥有自主知识产权,核心技术、经济指标达到先进水平。

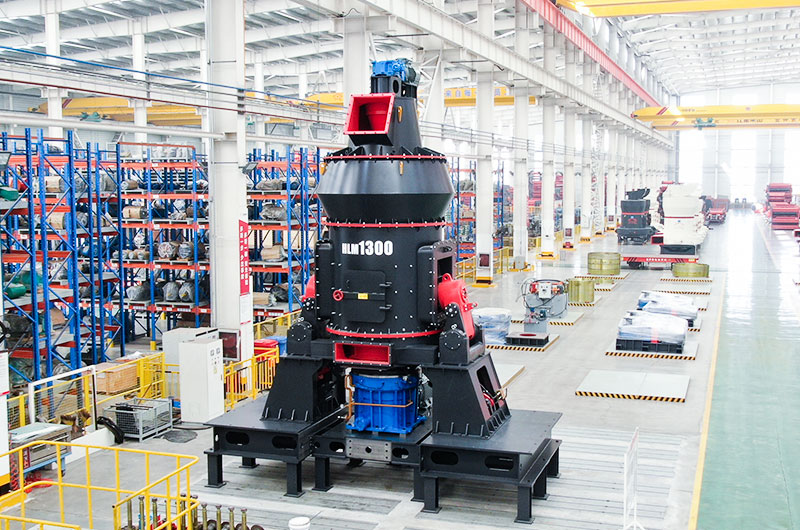

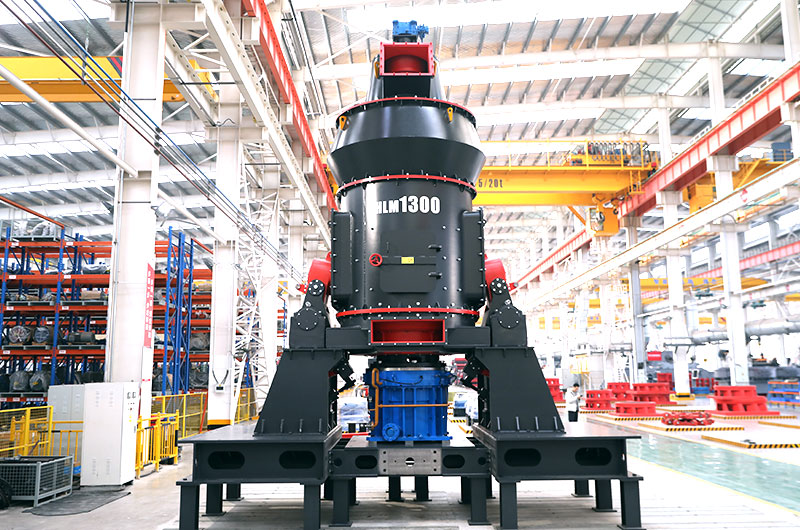

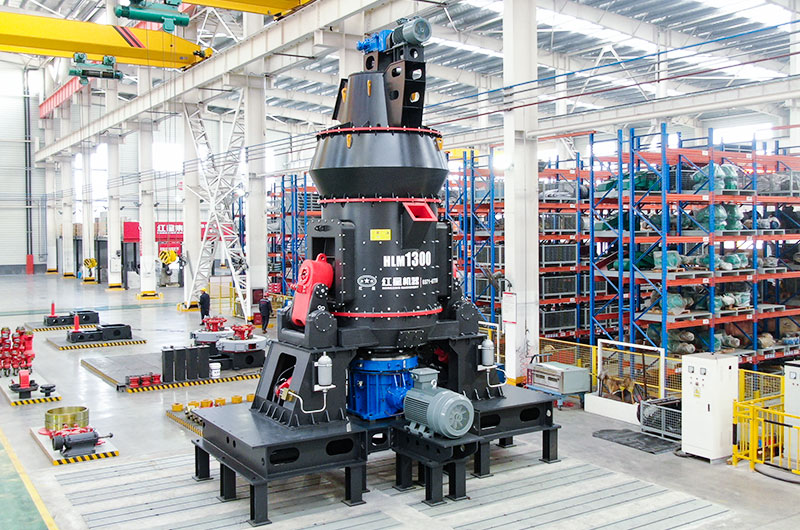

产品实拍

02


03

性能优势

  • 清洁环保:整套系统釆用完全负压运行,密封可靠,无粉尘外溢,环境清洁,成品收集釆用布袋式收尘器,除尘效率高达99.9%,高于国家最新环保标准;HLM磨粉机的限位装置保证工作过程中磨盘和磨辊不接触,振动小、噪音低。

  • 高产节能:粉磨效率高,能耗低,比球磨机节省30%-50%的耗电量,辊盘结构设计优异,辗磨曲线长,辗磨面积大;限位装置防止磨辊、磨盘直接接触,磨辊辊套和衬板磨损少;磨辊辊套可翻面使用,使用寿命延长一倍;配备液压加载系统,可根据易磨性的变化灵活调整研磨压力,高产节能。

  • 自动化程度高,操作维护简单:釆用全自动控制系统,可实现远程操控,简单方便;限位装置防止磨辊磨盘直接接触,可空载启动,无需开机前布料;外置独立稀油润滑站,方便油品更换,减速机和磨辊轴承均采用强制稀油润滑,润滑的同时带走大量热量,提高减速机和磨辊轴承使用寿命;液压检修装置可以方便的使磨辊翻出机外,磨辊辊套更换和磨辊检修方便快捷。

  • 产品质量稳定可靠:釆用动态环保选粉机,粒度分布集中,粒形好,变频调速,产品细度调整方便;粉磨的同时成品及时选出,减少物料磨机内停留时间和循环次数,成品污染小、品质高。

  • 综合投资成本低:由于集粉磨、分级、烘干、输送于一体,工艺流程简单,布局紧凑,占地面积小,可露天布置,建筑费用降低;具备烘干功能,可通热风,在磨内直接、多次与粉状物料充分接触烘干,节省一套烘干设备。通过调节热风温度,可满足不同湿度物料的烘干要求,最高可满足物料湿度高达15%的烘干。

工作原理

主电机通过减速机带动磨盘转动,固定的磨辊沿磨盘滚道自转。物料从下料口落在磨盘中央,在离心力的作用下,物料从磨盘中央向边缘匀速移动,经过粉磨滚道时,受到磨辊的碾压,碾磨力由液压加载系统提供,大块物料直接被压碎,细粒物料受挤压后形成料床进行粒间粉碎。烘干与粉磨同时进行,一次热风通过风环均匀进入磨盘周围,将经过辗磨从磨盘上切向甩出的粉碎物料烘干并输送到上部选粉机处,在转子叶片的作用下,粗颗粒重新回到磨盘上粉磨(内循环),合格的细粉随气流一起出磨,被系统集粉器收集,即为成品;少部分难粉碎且一次风吹不起的较大颗粒、杂质等通过风环跌落至磨机下部一次风室被刮料装置排出机外,或经输送设备由进料口进入立磨重新粉磨(外循环)。

HLM立式矿磨产品参数

规格型号 产量(t/h) 主电机功率(kW)
HLM1300K 10-40 200
HLM1500K 13-50 280
HLM1700K 18-70 400
HLM1900K 20-85 500
HLM2200K 35-135 800-900
HLM2400K 40-160 900-1120
HLM2800K 50-200 1120-1250
HLM3400K 70-260 1800-2000
HLM3700K 90-320 2500-2800

注:原料易磨性(Bond)指数≤13kw/t
