锤式破碎机

应用领域:石灰石、煤炭、高岭土、石膏等矿石开采,建筑垃圾、水泥熟料、混凝土搅拌站等物料破碎

  • 5-3000t/h生产能力
  • ≤1000㎜进料粒度
免费领取方案

0371- 6777 00667*24小时服务热线

锤式破碎机
产品介绍 产品实拍 技术参数

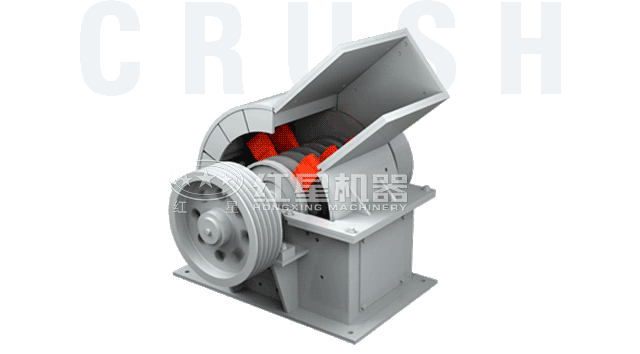

锤式破碎机介绍

锤式破碎机也叫锤式碎石机,具有一次成型、破碎比大、生产能力高、产品粒度均匀,适用于冶金、建材、化工和水电等工业部门中细碎石灰石、煤或其他中等硬度以下脆性物料,红星已有三十多年设计制造锤式破碎机的历史,产品结构先进、性能可靠、能耗低,另外,我公司生产的锤式破碎机价格合理,已形成系列产品,深受国内外用户欢迎。

物料对比图

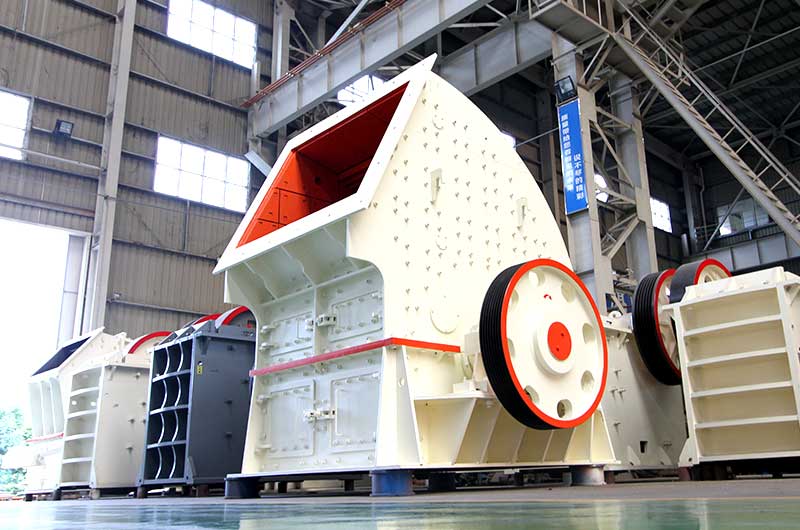

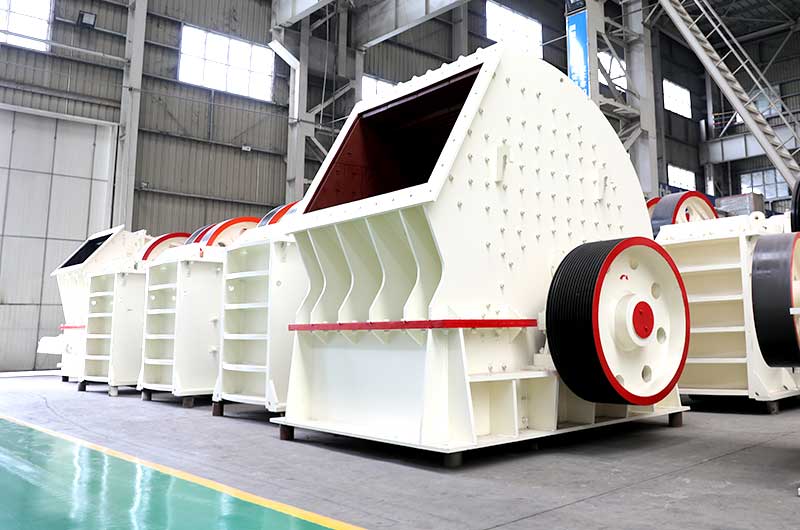

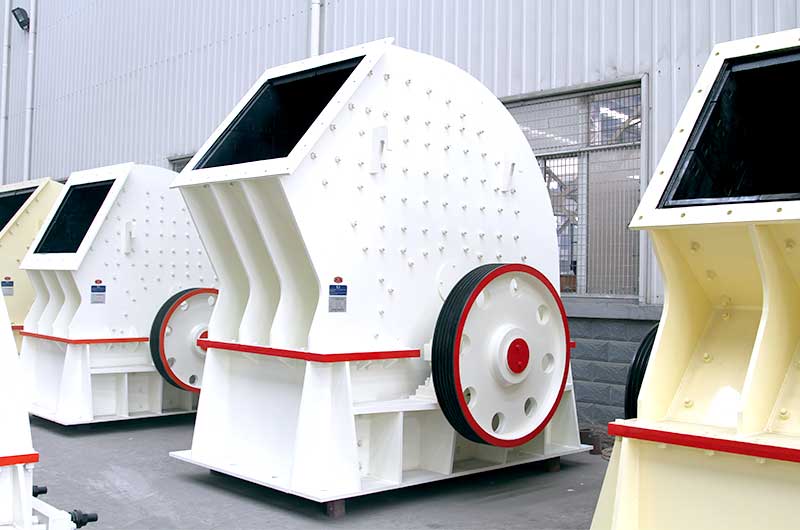

锤式破碎机实拍

锤式破碎机实拍图

锤式破碎机实拍图

锤式破碎机实拍图

锤式破碎机性能优势

  • 降低成本,提高收益:破碎石料一次成型,无需二级破碎整形过程,可以降低成本40%左右,且设备高产效能高,通过更换腔型,即可实现粗、中、细碎的转换,提高生产效益,为用户增收益。

  • 可连续工作,停机时间少:采用了环保、智能化的设计理念,可以实现长时间的正常运行,而且破碎比大,产品的粒度均匀,呈立方体形,不会出现过度破碎的现象。

  • 耐磨度高,寿命长:锤式破碎机采用优质高锰钢,并经过严格的热处理工艺流程,从而得到单一的奥氏体组织,使用寿命与锰钢、道轨等产品相比提高五倍以上,工作效率提高30%以上,每个部件都经过严格的筛选把关,确保产品品质。

  • 噪音低,环保效果好:设备采用密封性结构设计,加入了防尘及消音装置,避免了粉尘、噪音,保证了生产的环保性,过环保测评。

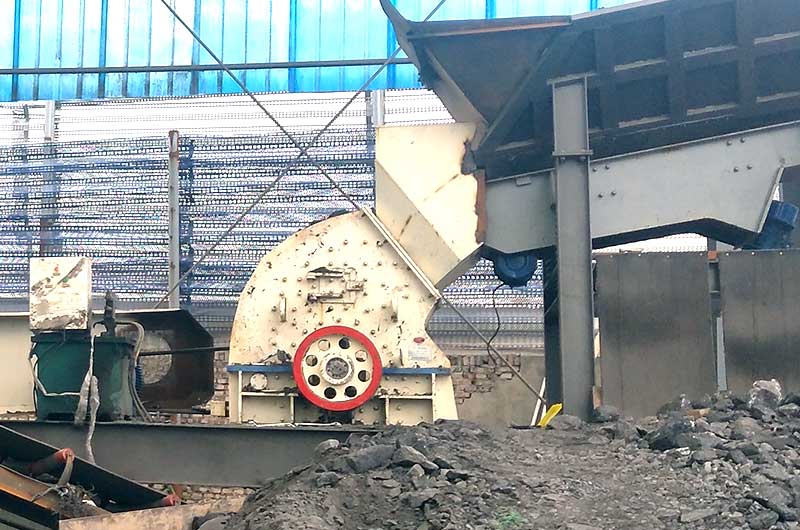

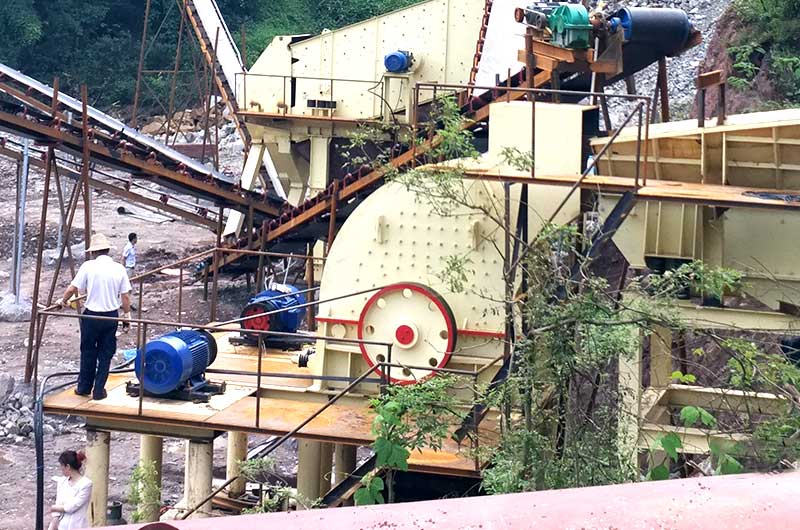

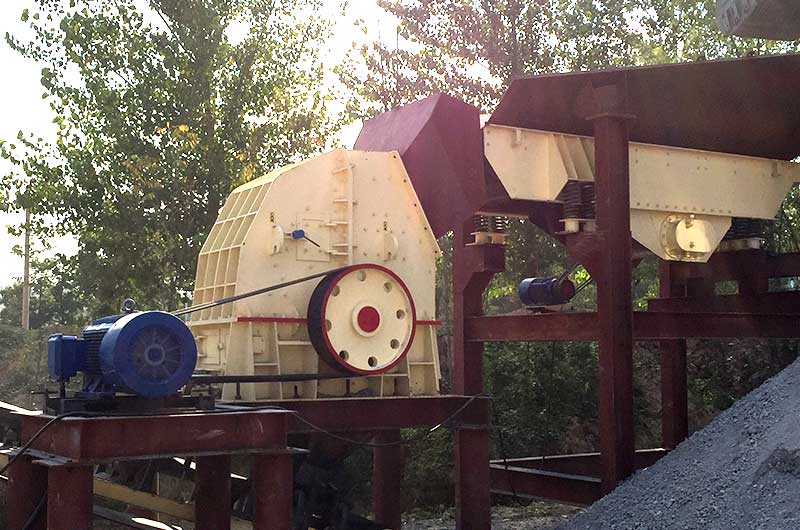

锤式破碎机现场图

锤式破碎机现场图

锤式破碎机现场图

锤式破碎机工作原理

锤式破碎机的主要工作部件为带有锤子(又称锤头)的转子,转子由主轴、圆盘、销轴和锤子组成。工作时,电动机带动转子在破碎腔内高速旋转,物料自上部给料口给入机内,受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部,设有筛板、粉碎物料中小于筛孔尺寸的粒级通过筛板排出,大于筛孔尺寸的粗粒级阻留在筛板上继续受到锤子的打击和研磨,然后通过筛板排出机外。

锤式破碎机产品参数

  • 锤式破碎机
  • PCZ型重锤式破碎机
  • PCX型锤式整形破碎机
规格 处理能力(t/h) 电机功率 (kw)
PC 400×300 3-10 4P 11
PC 600×400 6-22 4P 22
PC 800×600 10-40 4P 55
PC 1000×800 15-50 4P 75
PC 1000×1000 18-75 4P 90
PC 1200×1200 22-95 4P 132

注:产量根据不同物料,进料粒度等因素其结果将有所不同

型号 转子直径×长度 (mm) 进料口(长×宽)(mm) 最佳进料粒度 (mm) 处理能力(t/h) 电机功率 (kw) 外形尺寸 长×宽×高 (mm)
PCZ1308 Φ1330×790 870×780 ≤380 60-160 132 2880×2130×2390
PCZ1410 Φ1400×1000 1060×740 ≤450 80-210 2×90(160) 2830×2100×2485
PCZ1610 Φ1600×1000 1090×930 ≤480 100-230 2×132 3370×2415×2750
PCZ1612 Φ1600×1200 1340×1140 ≤500 120-350 2×160 3370×2613×2750
PCZ1615 Φ1600×1500 1570×1140 ≤550 200-550 2×200 3370×2925×2750
PCZ1716 Φ1700×1600 1420×1200 ≤600 400-850 2×250 3520×3000×3210
PCZ1720 Φ1700×2000 2030×1200 ≤650 500-1000 2×400 3670×3390×3330
PCZ1920 Φ1900×2000 1980×1210 ≤750 800-1500 2×500 4490×3910×3600
PCZ2225 Φ2200×2500 2530×1610 ≤1000 1500-3000 1250 4890×5010×4560

注:产量根据不同物料,进料粒度等因素其结果将有所不同

型号 转子直径×长度(mm) 进料口  长×宽(mm) 最佳进料粒度(mm) 处理能力(t/h) 电机功率(kw) 外形尺寸(长×宽×高(mm)
PCX 0706 700×570 618×510 ≤150 30-70 75 1950×1340×1480
PCX 0808 800×750 780×610 ≤150 45-100 132 2280×1790×1570
PCX 0910 900×1000 1070×750 ≤200 70-200 2×110 2600×2200×1940
PCX 1012 1000×1180 1315×900 ≤200 130-300 2×132 2760×2430×2290
PCX 1213 1260×1280 1430×1010 ≤250 200-350 2×160 3067×2622×2580
PCX 1216 1260×1490 1630×1010 ≤250 230-500 2×200 3067×2832×2580
PCX 1220 1260×1950 2090×1010 ≤250 300-700 2×220 3067×3380×2580
PCX 1622 1600×2150 2300×950 ≤300 400-1200 2×315 4120×3680×3200

注:产量根据不同物料,进料粒度等因素其结果将有所不同
